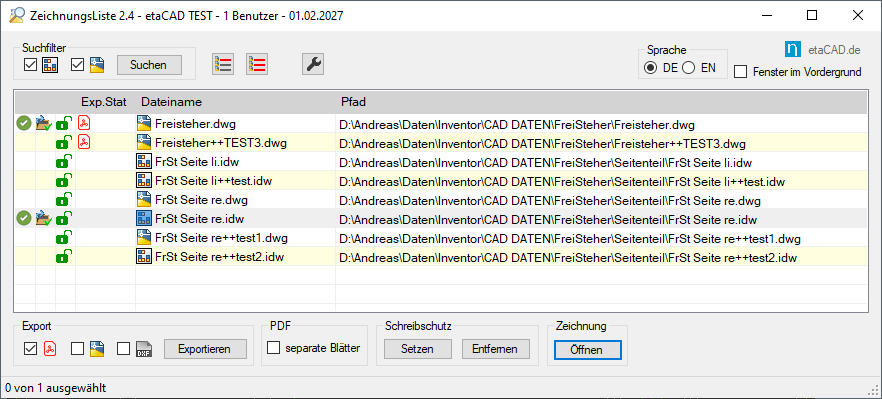

Das Fenster listet alle Zeichnungen der aktuellen Baugruppe inklusive deren Kinder auf und bietet die Möglichkeit diese als PDF, DXF und AutoCad DWG zu exportieren. Dabei gibt es diverse Optionen den Dateinamen sowie den Speicherort zu bestimmen und einen Druckstempel hinzuzufügen.
Alternativ kann man Zeichnungen durch Drag & Drop der Liste hinzufügen.
Die Felder informieren über den Exportstatus und über den Dateischreibschutz, den man beliebig setzen und wieder entfernen kann.
Das Programm läuft in einem separatem Fenster (.exe-Datei) und bleibt somit beim Export stets geöffnet und zeigt den aktuellen Fortschritt, selbst wenn beim Export einmal etwas unerwartet schiefgeht und Inventor beim Erstellen der Zeichnungen hängen bleiben sollte.

Es stehen folgende Einstellungen zur Verfügung:

# Einstellungen für ZeichnungsExport
PdfAllesSchwarz
PdfLinienStärkeEntfernen
PdfAlleBlätter
PdfAuflösung
PdfDateiNameZeichnung beliebige Zeichen und die Variablen <Dateiname> <Benutzer> <Datum> <Uhrzeit>
# Ausgabepfade relativ zum Arbeitsbereich des Inventorprojekts
PdfAusgabePfad
DwgAusgabePfad
DxfAusgabePfad
# Ausgabepfad relativ zur Zeichnungsdatei für PDF, DXF und DWG
RelativerAusgabePfad beliebige Zeichen und die Variablen <Benutzer> <Datum> <Uhrzeit>
# Angaben für Datums- und Zeitformat gemäß
# https://docs.microsoft.com/de-de/dotnet/standard/base-types/custom-date-and-time-format-strings
DatumsFormat
ZeitFormat
PdfDateiNameBlatt beliebige Zeichen und die Variablen <Dateiname> <Benutzer> <Blattname> <Blattnummer> <Datum> <Uhrzeit> <Bauteilnummer> <Beschreibung>
DruckStempelMuster beliebige Zeichen und die Variablen <Pfad> <Dateiname> <Benutzer> <Datum> <Uhrzeit>
DruckStempeliPropName
DruckStempelAktiv
# Pfade zu den Exporteinstellungen für DXF und DWG
DxfIni
DwgIni
